ESPIRAL CONCENTRADORA
Concentração gravítica a úmido de minerais pesados, sem motor nem peça móvel.

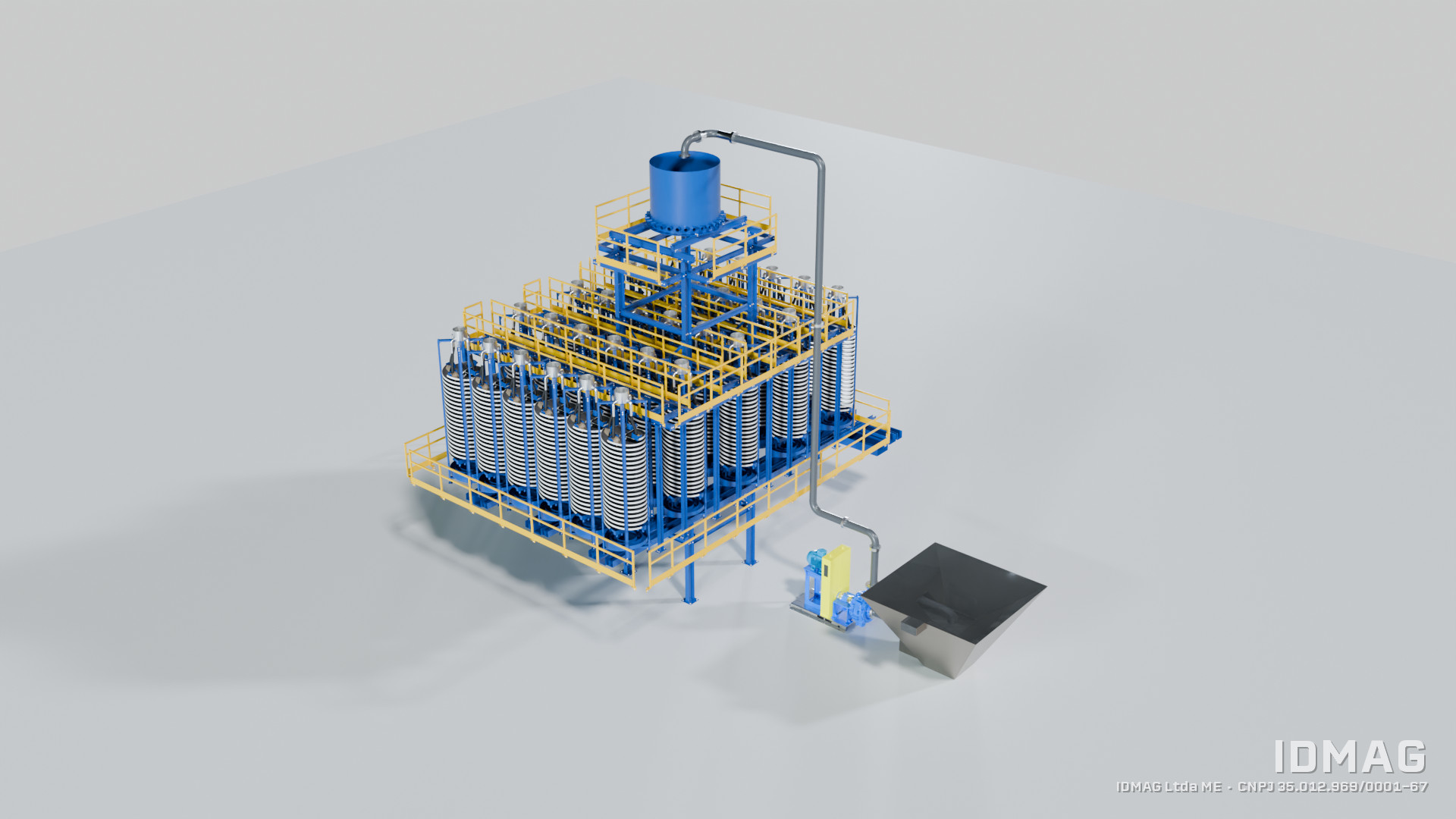

Espirais concentradoras montadas em banco, em torre metálica com plataforma, guarda-corpo e escadas. A bomba da caixa de alimentação recalca a polpa ao distribuidor no topo, que reparte o fluxo entre as espirais. Calhas coletoras separam concentrado, misto e rejeito e descarregam em três caixas de polpa, cada uma com sua bomba. O número de espirais e o arranjo se definem para o minério e a capacidade de cada projeto.
CARACTERÍSTICAS DE PROJETO
• Separação por densidade em filme fino, sem reagente
• Cortadores reguláveis separam concentrado, misto e rejeito
• Torre com plataforma, guarda-corpo e escadas para operação e ajuste
• Sem motor nem peça móvel; as bombas são do circuito
Aplicações na mineração
Areias pesadas (ilmenita, rutilo, zirconita, monazita), minério de ferro, cassiterita e columbita-tantalita.
DADOS TÉCNICOS
Faixas de projeto. O ponto de operação se define em ensaio com o material de cada aplicação; outros tamanhos sob projeto.
Veja os demais equipamentos de concentração via úmido ou a linha completa de equipamentos.
Variável | ECG-1200 |
|---|---|
Capacidade por start | 2,0 a 4,0 t/h, conforme o minério |
Starts por coluna | 2, 3 ou 4 |
Diâmetro externo · passo | Ø1.200 mm · 720 mm |
Voltas por start | 5 |
Granulometria de alimentação | 0,045 a 0,6 mm |
Espirais por bloco (exemplo de projeto) | 30 |
Dimensões · massa | sob consulta |
ORÇAMENTO DE ESPIRAL CONCENTRADORA
Informe o material, a granulometria e a capacidade desejada. Respondemos com o modelo indicado e a proposta.
