EQUIPAMENTOS › TRANSFERÊNCIA DE POLPAS
ESTAÇÃO DE BOMBEAMENTO DE POLPA
Conjunto de caixa de polpa, bomba e tubulação, calculado para cada sistema.

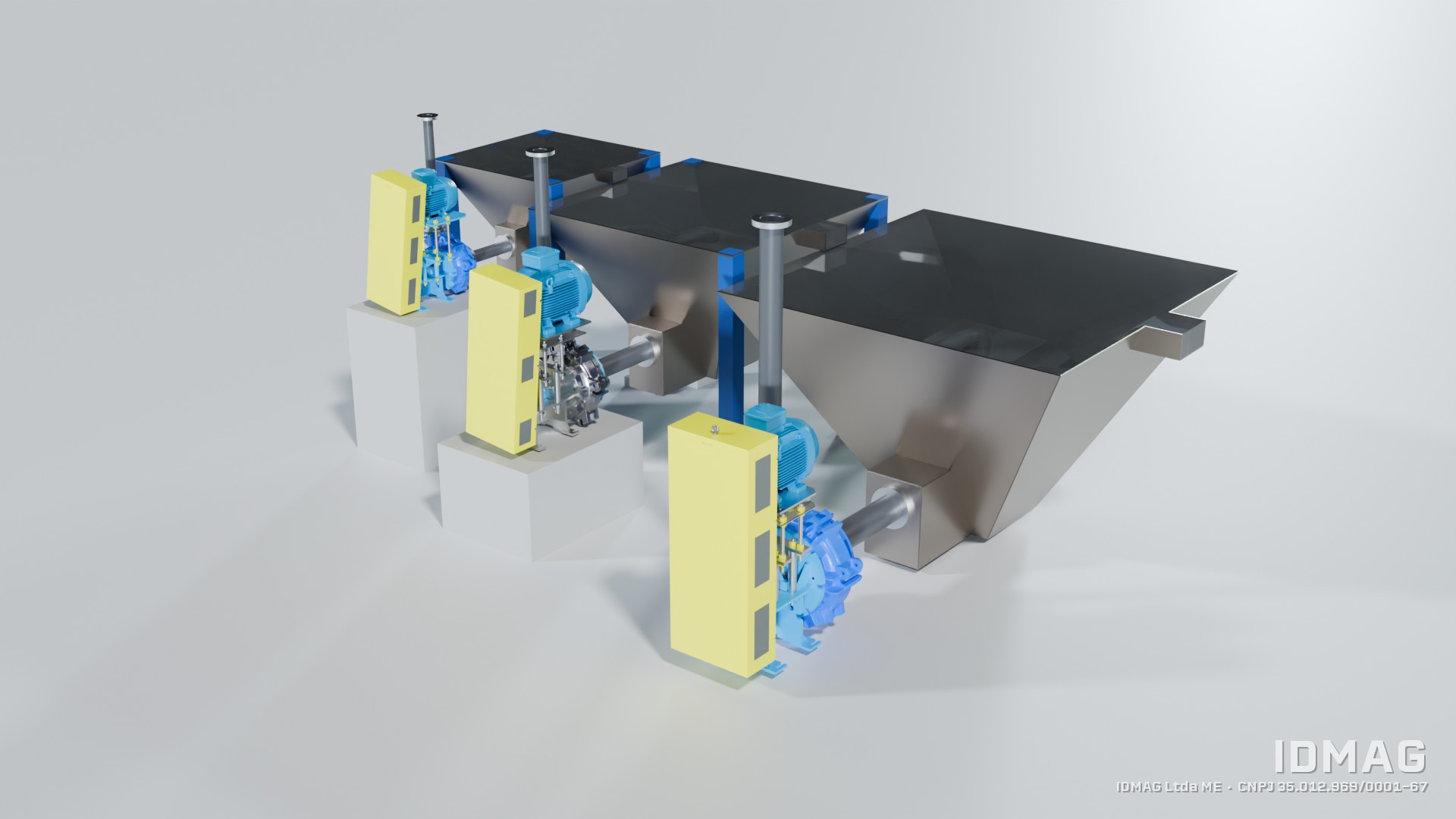

Exemplo de projeto IDMAG: três caixas de polpa, uma por fração das espirais (concentrado, misto e rejeito), com extravase de água de uma caixa para a outra. Cada caixa tem sua bomba de polpa em sucção afogada, bocal horizontal flangeado e recalque vertical para as caixas de sedimentação elevadas, que descarregam em pilha ou em baia de depósito temporário. Bombas com acionamento por correia e proteção, sobre base de concreto.
CARACTERÍSTICAS DE PROJETO
• Uma caixa e uma bomba por fração
• Extravase de água entre as caixas
• Sucção afogada e recalque às caixas de sedimentação
Aplicações na mineração
Circuitos de concentração a úmido e retorno de água em circuitos com recirculação.
DADOS TÉCNICOS
Faixas de projeto. O ponto de operação se define em ensaio com o material de cada aplicação; outros tamanhos sob projeto.
Veja os demais equipamentos de transferência de polpas ou a linha completa de equipamentos.
Variável | Projeto sob medida |
|---|---|
Caixas no exemplo | 3, uma por fração |
Vazão · altura | definidas pela vazão, pela concentração de sólidos e pelo percurso |
Dimensões · massa · potência | sob consulta |
ORÇAMENTO DE ESTAÇÃO DE BOMBEAMENTO DE POLPA
Informe o material, a granulometria e a capacidade desejada. Respondemos com o modelo indicado e a proposta.
